配电柜型号大全

　　配电柜是电动机控制中的统称，配电柜使用在负荷比较分散、回路较少的场合。一般我们看到配电柜都是安装在比较隐蔽的角落。

　　配电柜型号

　　配电柜型号有很多，一般不同的厂家都有自己的型号。

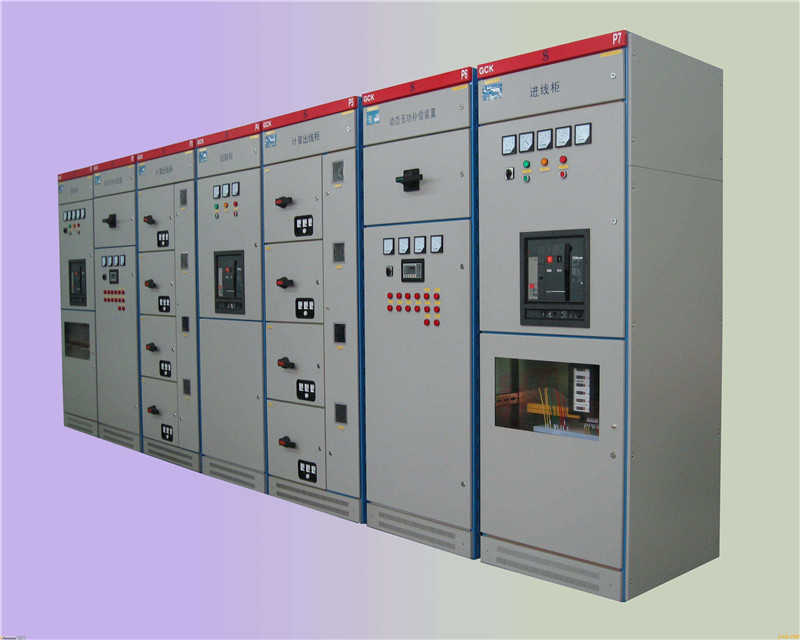

　　国产型号有MLS、GCS、GCK GGD等；

　　国外厂家ABB有：MD190，MNS，ArTu、Blokset、8PT等等。

　　一般标准的型号是GB7251.1

　　配电柜型号标示

　　一：P-开启式低压开关柜，G-封闭式低压开关柜

　　二：G-固定死，C-抽出式，H-固定、抽出混装式。

　　三：L（或D）-动力用，K-控制用，S-森源电气系统

　　GGD较便宜，GCS、GCK为经济型。

　　例：GGD/M/J①②③

　　G－交流低压配电柜

　　G－电器元件固定安装，固定接线

　　D－电力用柜

　　M－面板操作

　　J－静电电容器

　　①－设计序号：1.分断能力为15kA；2.分断能力为30kA；3.分断能力为50kA

　　②－主电路方案代号

　　③－辅助电路方案代号
